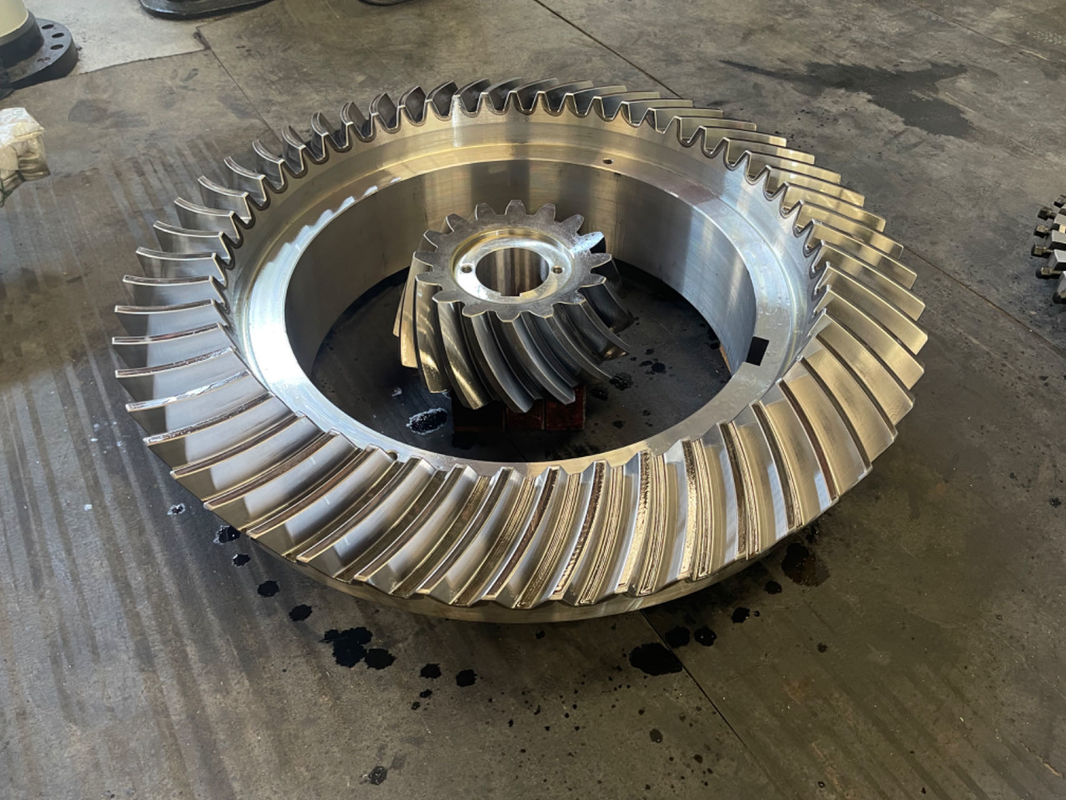

Bánh răng nón xoắn Ruida tùy chỉnh độ chính xác cao cho phụ kiện bộ giảm tốc máy nghiền
Bộ bánh răng nón xoắn – Giải pháp truyền động góc vuông độ chính xác cao
Bộ bánh răng nón xoắn đại diện cho đỉnh cao của kỹ thuật chính xác trong các bộ phận truyền động. Bao gồm một bánh răng nón xoắn và một trục pin, bộ phận này được thiết kế để truyền mô-men xoắn mượt mà, hiệu quả ở các góc 90 độ (chủ yếu), làm cho nó không thể thiếu cho các ứng dụng đòi hỏi độ chính xác cao, tiếng ồn thấp và độ bền mạnh mẽ.
Sự xuất sắc về kỹ thuật
Thiết kế & Hình học: Răng xoắn có cấu hình cong ăn khớp dần dần, giảm tải trọng va đập và giảm thiểu tiếng ồn hoạt động. Thiết kế xoắn này cũng cho phép khả năng chịu tải cao hơn so với các loại bánh răng nón thẳng.
Vật liệu & Độ cứng: Được chế tạo từ thép hợp kim cao cấp, bánh răng trải qua quá trình xử lý nhiệt chính xác (ví dụ: thấm cacbon, tôi) để đạt được độ cứng bề mặt HRC 58–63, đảm bảo khả năng chống mài mòn và độ bền mỏi vượt trội.
Độ chính xác sản xuất: Sử dụng các công nghệ cắt, mài và cạo bánh răng CNC tiên tiến, bộ bánh răng của chúng tôi đáp ứng các tiêu chuẩn DIN3965 Lớp 5–8 về cấu hình răng, bước răng và độ hoàn thiện bề mặt, đảm bảo ăn khớp liền mạch và độ tin cậy lâu dài.
Các tình huống ứng dụng:
1. Máy móc xây dựng: Bộ bánh răng nón được sử dụng trong trục sau của xe tải khai thác mỏ, bộ giảm tốc máy nghiền xi măng đứng, v.v.;
2. Máy móc khai thác mỏ: Bộ bánh răng được sử dụng trong máy nghiền côn lò xo và thủy lực, máy nghiền quay và máy cấp liệu, v.v.;
3. Thiết bị công nghiệp: Bộ bánh răng được sử dụng trong robot, máy công cụ hạng nặng, hộp số và bộ giảm tốc, v.v.;
4. Kỹ thuật hàng hải và ngoài khơi: Bộ bánh răng nón được sử dụng trong hệ thống truyền động chân vịt tàu, v.v.;
5. Công nghiệp hóa chất và dầu khí: Bộ bánh răng nón được sử dụng trong bàn xoay của giàn khoan dầu;
6. Đường sắt: Bộ bánh răng nón được sử dụng trong hệ thống truyền động của tàu cao tốc, tàu siêu tốc và đầu máy, v.v.
| Module | 1 ~ 45 |
| Số răng | 6 ~ 120 |
| Góc trục | 90° (có thể tùy chỉnh) |
| Cấp độ chính xác | Din 3965 Cấp 4 ~ 9 |
| Vật liệu | 20CrMnTi, 20Cr2Ni4A, 42CrMo, 18CrNiMo7-6 |
| Xử lý nhiệt | Thấm cacbon & tôi, ram, tôi cảm ứng |
| Độ cứng bề mặt | HRC 58 ~ 62 |
| Góc xoắn | 15° ~ 45° |
| Hiệu suất | ≥97% |
| Tốc độ tối đa | ≤10000 vòng/phút |
Dịch vụ tùy chỉnh sản phẩm cho bánh răng nón:
Tên thương hiệu: Ruida
Số model: Sản xuất theo yêu cầu
Chứng nhận: ISO9001
Số lượng đặt hàng tối thiểu: 1 Bộ
Giá: Tùy thuộc vào bản vẽ
Chi tiết đóng gói: Hộp ván ép
Thời gian giao hàng: 45-60 ngày
Điều khoản thanh toán: 50% T/T, 50% T/T trước khi giao hàng
Khả năng cung cấp: 5000 Bộ/năm
Ứng dụng: Truyền động và điều khiển chuyển động
Độ rơ: Tùy thuộc vào kích thước
Module: Tùy chỉnh
Loại lắp đặt: Lỗ thẳng hoặc lỗ côn
Đường kính lỗ: Tùy thuộc vào kích thước
Câu hỏi thường gặp
1. Quý vị sản xuất những sản phẩm nào?
Chúng tôi chuyên về bánh răng nón và các bộ phận truyền động công nghiệp khác, bao gồm bánh răng nón xoắn, bánh răng nón thẳng, bánh răng trụ, bánh răng nghiêng, bánh răng sâu, bánh răng module lớn, bánh răng vành lớn, bánh răng lớn tùy chỉnh và trục bánh răng.
2. Quý vị có sản xuất sản phẩm tiêu chuẩn hay bánh răng tùy chỉnh không?
Chúng tôi chủ yếu tập trung vào sản xuất bánh răng tùy chỉnh. Để cung cấp báo giá chính xác và sản xuất bánh răng đúng yêu cầu, chúng tôi thường cần bản vẽ 2D, bản vẽ 3D hoặc thông số kỹ thuật chi tiết của quý vị như module, số răng, vật liệu, độ cứng, kích thước và yêu cầu ứng dụng. Các bánh răng trên trang web của chúng tôi chủ yếu để tham khảo, và việc sản xuất thường dựa trên bản vẽ của khách hàng.
3. Phạm vi sản xuất của quý vị là gì?
Năng lực sản xuất của chúng tôi bao gồm bánh răng nón thẳng module lớn với phạm vi module có thể gia công là 12–40 mm và đường kính phôi là 150–1700 mm; bánh răng nón xoắn độ chính xác cao với phạm vi module có thể gia công là 2–45 mm và đường kính là 50–2300 mm; và bánh răng trụ với phạm vi module có thể gia công là 1–25 mm và đường kính là 50–2000 mm
4. Bánh răng của quý vị được sử dụng trong những ngành nào?
Bánh răng của chúng tôi được sử dụng trong nhiều ứng dụng truyền động công nghiệp và hạng nặng. Dựa trên các sản phẩm được hiển thị trên trang web, các ứng dụng điển hình bao gồm
máy nghiền, bộ giảm tốc, máy nghiền xi măng đứng và các hệ thống máy móc công nghiệp khác đòi hỏi truyền động bánh răng bền và chính xác.
