Nguồn gốc:
Trung Quốc
Hàng hiệu:
Ruida
Chứng nhận:
EPA、CCC、DOT、EEC、CE
Số mô hình:
Được làm theo yêu cầu
Băng hình

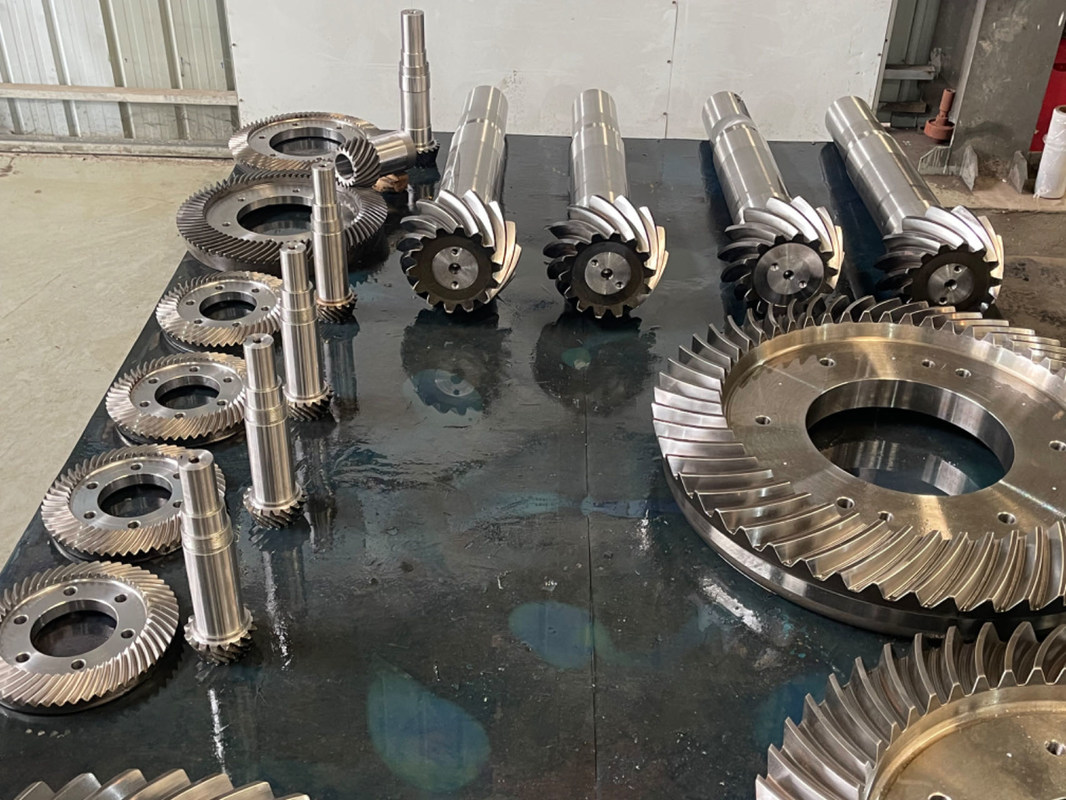

Ruida tùy chỉnh chính xác cao lớn xoắn ốc Bevel Gear cho máy nghiền giảm phụ kiện
Bộ bánh răng xoắn √ Giải pháp truyền góc phải chính xác cao
Bộ bánh răng xoắn ốc xoắn ốc đại diện cho đỉnh cao của kỹ thuật chính xác trong các thành phần truyền tải điện.Bộ này được thiết kế để cung cấp trơn tru, chuyển mô-men xoắn hiệu quả ở góc 90 ° (hầu hết), làm cho nó trở nên không thể thiếu cho các ứng dụng đòi hỏi độ chính xác cao, tiếng ồn thấp và độ bền bền.
Tiến trình kỹ thuật
Thiết kế và hình học: Các răng xoắn ốc có một hồ sơ cong mà lưới dần dần, giảm tải trọng va chạm và giảm thiểu tiếng ồn hoạt động.Thiết kế xoắn ốc này cũng cho phép khả năng chịu tải cao hơn so với các lựa chọn thay thế thẳng.
Vật liệu và độ cứng: Được sản xuất từ thép hợp kim cao cấp, các bánh răng trải qua điều trị nhiệt chính xác (ví dụ: carburizing, quenching) để đạt được độ cứng bề mặt HRC 58 ∼ 63,đảm bảo sức chịu mòn và sức chịu mệt mỏi đặc biệt.
Chi tiết sản xuất: Sử dụng công nghệ cắt đứt và cạo răng CNC tiên tiến, bộ thiết bị của chúng tôi đáp ứng tiêu chuẩn DIN3965 Class 5 ′′ 8 cho hồ sơ răng, độ cao và kết thúc bề mặt,đảm bảo kết nối lưới liền mạch và độ tin cậy lâu dài.
Các kịch bản ứng dụng:
1. Máy móc xây dựng: bộ bánh răng xoay được sử dụng trong trục sau của xe tải khai thác mỏ, máy giảm mốc dọc xi măng, vv;
2Máy máy khai thác mỏ: Bộ bánh răng được sử dụng trong máy nghiền giòn thủy lực và lò xo, máy nghiền quay và máy cho ăn, v.v.;
3Thiết bị công nghiệp: Bộ bánh răng được sử dụng trong robot, máy công cụ hạng nặng, hộp số và máy giảm, v.v.;
4. Kỹ thuật biển và ngoài khơi: Các bộ thiết bị bevel được sử dụng trong các hệ thống đẩy cánh quạt tàu, v.v.;
5- Ngành hóa học và dầu mỏ: Các bộ thiết bị xoay được sử dụng trong các bảng xoay của các nền tảng khoan dầu;
6Đường sắt: Các bộ bánh xe Bevel được sử dụng trong hệ thống truyền tải của tàu cao tốc, tàu cao tốc, và động cơ, v.v.
| Mô-đun | 1 ~ 45 |
| Số răng | 6 ~ 120 |
| góc trục | 90° (có thể tùy chỉnh) |
| Độ chính xác | Din 3965 lớp 4 ~ 9 |
| Vật liệu | 20CrMnTi, 20Cr2Ni4A, 42CrMo, 18CrNiMo7-6 |
| Điều trị nhiệt | Carburizing & quenching, tempering, làm cứng bằng cảm ứng |
| Độ cứng bề mặt | HRC 58 ~ 62 |
| góc xoắn ốc | 15° ~ 45° |
| Hiệu quả | ≥97% |
| Max. tốc độ. | ≤ 10000 vòng/phút |
Dịch vụ tùy chỉnh sản phẩm cho Bevel Gear:
Tên thương hiệu: Ruida
Số mô hình: tùy chỉnh
Chứng nhận: ISO9001
Số lượng đặt hàng tối thiểu: 1 bộ
Giá: Tùy thuộc vào bản vẽ
Chi tiết bao bì: Hộp gỗ dán
Thời gian giao hàng: 45-60 ngày
Điều khoản thanh toán: 50% T/T, 50% T/T trước khi vận chuyển
Khả năng cung cấp: 5000 bộ/năm
Ứng dụng: Truyền điện và điều khiển chuyển động
Phản ứng phản đối: Tùy thuộc vào kích thước
Mô-đun: Tùy chỉnh
Loại lắp đặt: Lọc thẳng hoặc Lọc thắt
Độ kính khoan: phụ thuộc vào kích thước
Câu hỏi thường gặp
1Các anh sản xuất sản phẩm gì?
Chúng tôi chuyên sản xuất bánh răng xoắn và các thành phần truyền tải công nghiệp khác, bao gồm bánh răng xoắn xoắn xoắn xoắn xoắn, bánh răng xoắn xoắn thẳng, bánh răng xoắn xoắn, bánh răng xoắn, bánh răng mô-đun lớn,bánh răng vòng tròn lớn, bánh răng lớn tùy chỉnh, và trục bánh răng.
2Các anh làm sản phẩm tiêu chuẩn hay bánh răng tùy chỉnh?
Chúng tôi chủ yếu tập trung vàosản xuất thiết bị tùy chỉnhĐể cung cấp một báo giá chính xác và sản xuất các thiết bị chính xác, chúng tôi thường cầnSơ đồ 2D, 3D hoặc thông số kỹ thuật chi tiếtCác bánh răng trên trang web của chúng tôi chủ yếu là để tham khảo, và sản xuất thường dựa trên bản vẽ của khách hàng.
3Sản lượng của anh bao nhiêu?
Khả năng sản xuất của chúng tôi bao gồm lớn mô-đun thẳng bánh răng bevel với một loạt các mô-đun có thể chế biến12 ′′40 mmvà đường kính mảnh làm việc150-1700 mm; cao độ chính xác xoắn ốc convex bánh răng với một phạm vi mô-đun có thể chế biến của2 ̊45 mmvà đường kính của50 ∼ 2300 mm; và bánh răng hình trụ với một phạm vi mô-đun có thể chế biến1 ′′25 mmvà đường kính của50 ‰ 2000 mm
4Các thiết bị của anh được sử dụng trong ngành công nghiệp nào?
Các bánh răng của chúng tôi được sử dụng trong một loạt các ứng dụng truyền tải công nghiệp và công nghiệp.Máy nghiền, máy giảm, nhà máy xi măng dọc và các hệ thống máy móc công nghiệp khácđòi hỏi truyền bánh răng bền và chính xác.
